一、概述：

 IPX1～X9K防水等级试验机根据最新标准GB4208、IEC60529、GB7000.1、IEC60598-1、GB8898、IEC 60065、DIN40050-9、ISO20653制作。

二、设备特点及先进性描述：

三、成套设备组成、功能参数及主要配置：

一）：IPX1-X2

1．功能参数：

1.1)适用于进行产品的IPX1、IPX2测试；

1.2)滴水面积：1500mmX1500mm；

1.3)滴水孔孔距：20mm；

1.4)滴水孔径：φ0.4mm；

1.5)降雨量：1～1.5mm/min（IPX1）、3～3.5mm/min（IPX2）或用户自行设定参数(采用数字控制降雨量技术)；

1.6)滴水响应时间：≤5s；

1.7)滴水高度：200mm（手动控制和自动控制）；

1.8)试验时间：0～999Min（标准试验时间已内置，也可自行设定）；

1.9)IPX1测试时，可倾斜旋转样品台旋转时为正反转，防止样品供电电线被缠绕；IPX2测试时,样品台自动转换角度，使样品四个面在倾斜15⁰的情况下各淋雨150S（自动控制）；

1.10)水箱升降：采用梯形丝杆(T32X6)、梯形螺母装置驱动升降，有防坠落等安全功能；当水箱下方有物体顶柱水箱时,螺母会自动脱离水箱,有防止损坏水箱及被顶物体的安全功能；

1.11)升降电机：三齿轮减速电机；

1.12)机架材料：工业合金铝型材；

1.13)水箱型式：全封闭水箱（L1580mm*W1580mm），SUS304材质；

1.14)机器安装方式：墙面安装式；

1.15)电源：AC380V 50Hz 750W；

二）：IPX3-X4K

1．功能参数：

1.1)适用于进行产品的IPX3/X4/X4K测试。

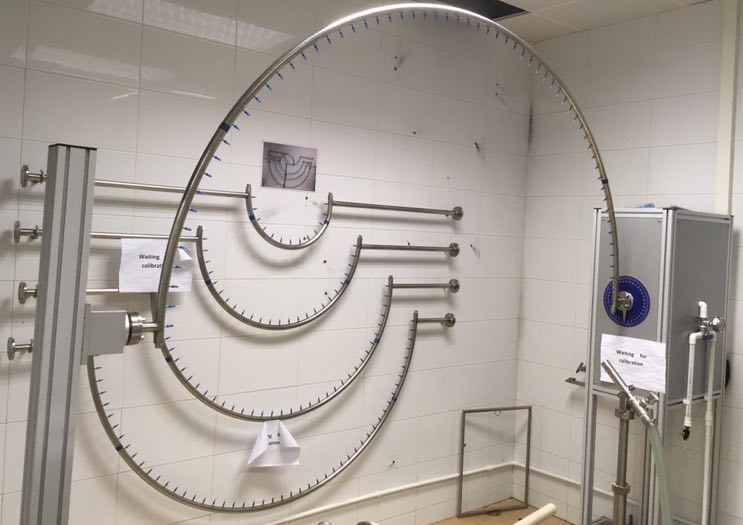

1.2)IPX3/X4摆管：R200mm、R400mm、R600mm、R800mm、R1000mm.

1.3)IPX3/X4喷水孔径：φ0.4mm.

1.4)IPX4K喷水孔径：φ0.8mm.

1.4)IPX3/X4喷水量：每孔0.07L/min或0.1L/min.

1.5)IPX4K喷水量：每孔0.6L/min .

1.6)试验时间：10min（标准选择）、用户也可自行设定时间.

1.7)摆管摆动速度：IPX3试验时每摆动一次（2X120⁰）时间为4S；IPX4试验时每摆动一次（2X175⁰）时间为12S；自定义试验速度.

1.8)摆管材料：SUS304不锈钢（外径25mm、壁厚2mm）.

1.9)驱动方式：伺服电机，采用伺服电机具有噪声小、摆动速度稳定、可防摆管抖动、摆动角度精确）.

1.10)机型结构：落地式安装.

1.11)机体材料：工业合金铝型材.

1.12)外形尺寸（LXDXH）：3200X2200X2500mm.

1.13)电源：AC220V 50Hz 750W.

三）：大件样品IPX3-X4

1． 功能参数：

1.1)适用于进行大件产品的IPX3/IPX4淋雨测试；

1.2)孔径：Φ0.5mm。

1.3)孔数：121个。

1.4)喷水孔的分布：中间孔1、内两圈24个孔夹角30°、外四圈96个孔夹角15°。

1.5)喷头球面直径：SR75.5mm。

1.6)活动挡水板、平衡锤：采用不锈钢制作；

1.7)活动挡水板：IPX3试验时挡水板档水30º，IPX4试验时挡水板不档水，档水时有限位卡，采用人工控制；

1.8)试验时间：1min/M²，最少5min，用户从控制系统设定时间。

1.9)试验水压力：50～150kPa、或用户从控制系统设定压力。

四)：IPX5-X6K

1.功能参数：

1.1)适用于进行产品的IPX5/X6/X6K测试；

1.2)孔径：φ6.3mm（IPX5、IPX6K）, φ12.5mm（IPX6）；

1.3)不锈钢材质；

1.4)水流量：12.5±0.625L/min(IPX5), 100±5L/min(IPX6) ,75±3.75L/min(IPX6K) ；

1.5)进水管管径：1＂；

1.6)试验水压：0～1.6MPa；

1.7)试验时间：约1min/m²，最少3分钟、或用户从控制系统设定时间；

1.8)喷嘴距样品外壳距离：2.5m～3m(由试验人员控制) ；

1.9)配支架可以手动上下、左右和旋转；

五）：可倾斜旋转样品台

1．功能参数：

1.1)样品台直径：Φ200mm/Φ600mm；

1.2)样品台高度：600mm～1300mm（伸缩管可调节高度）；

1.3)样品台转速：1.0～5.0RPM（可调）；

1.4)转台承重：200KG；

1.5)试验时转动角度：90⁰、360⁰正反转、连续转动；

1.6)样品台型式：不锈钢方条焊接成网状结构，有利于喷水时喷到样品底部（IPX4试验时）；

1.7)底架带万向轮，利于方便移动；

1.8)机架材料：铝型材；

1.9)旋转驱动：AC48V步进电机+减速机，低电压供电，安全可靠，速度准确、稳定；

1.10)正反转控制、转动动作由控制柜控制，正反转可防止样品供电电源线缠绕；

1.11)外形尺寸：L600mm*600mm*1300mm；

1.12)电源：AC48V 50Hz 300W；

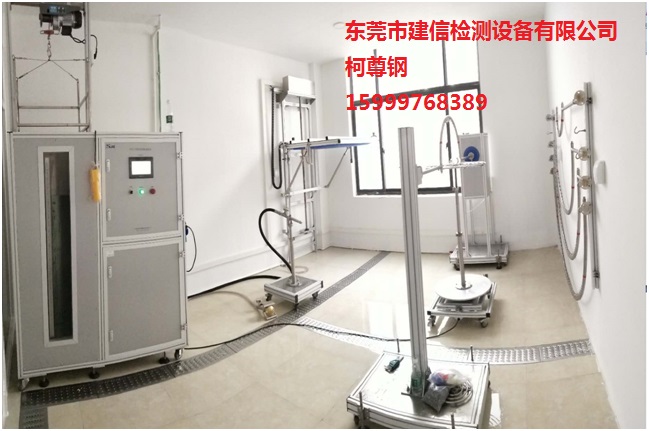

六）：智能供水、控制系统和IPX7浸水

1.功能参数：

1.1)适应于IPX1～X8防水试验时供水，及整个防水设备的自动控制；

1.2)供水方式：恒流供水；

1.3)供水控制过程：用户在触摸屏上设定流量值后，电子流量计实时监测当前值、通过数据转换读入PLC内、再通过变频器调整水泵转速，从而达到控制流量输出；

1.4)供水系统分两路：

1.4.1)大流量供水系统：

1.4.2)应用于X5/X6/X6K强喷水试验、IPX3/4/X4K花洒淋水；

1.4.3)流量范围：10～100L/min；

1.4.4)流量精度：±5%；

1.4.5)流量计：DN-15型蜗轮流量计；

1.4.7)压力范围：0～1MPa；

1.5)小流量供水系统：

1.5.1)应用于IPX1～IPX4防水试验；

1.5.2)流量范围：0.63-7L/min；

1.5.3)流量精度：±5%；

1.5.4)流量计：DN-4型蜗轮流量计；

1.5.5)压力范围：0～0.3MPa；

1.6)水箱（IPX7水箱）：

1.6.1) 有效容积：500L；

1.6.2)箱体内尺寸W660mmXD600mmXH1400mm。

1.6.3)样品吊篮尺寸： W550mmXD520mm.

1.6.4)观察窗：有机玻璃视窗；

1.6.5)视窗尺寸：W200mmXH1250mm；

1.6.6)深度标尺：不锈钢标尺；

1.6.7)标尺长度：1250mm、精度1mm。

1.6.8)液位控制：电子水位开关+溢流管。

1.6.9)托盘载重：50KG

1.7控制柜：

1.7.1)流量检测：电子流量计流量信号反馈。

1.7.2)流量设定：控制柜屏幕设定。

1.7.3)控制器：台达PLC。

1.7.4)人机界面：7寸，彩色触摸屏。

1.7.5)控制功能：恒流供水、垂直滴雨动作控制、摆管淋雨动作控制、载物台动作控制、试验时间控制。

1.7.6)保护功能：漏电保护、过载保护、短路保护。

1.7.7)供水管道：设备供水采用PVC胶管根据现场布置分配到各设备处，由每台设备处电磁水阀分别控制。

1.7.8)供水管道安装排水阀，试验完成后自动排除水管内积水。

1.7.9)过滤器：不锈钢外壳、精细滤芯。

1.7.10)机体材料：工业合金铝型材。

七）：IPX8

功能参数：

1.加压容器：不锈钢罐，直径0.6米，高度1.2米；

2.压力调节范围：0.010～0.500MPa；

3.加压系统：不锈钢水泵+变频器；

4.压力传感器精度0.2级，量程1.000MPa；

5.试验时间：1～9999min ；

6.最大极限压力：0.6MPa；

7.压力保护：机械压力开关保护；

八）：IPX9K

功能参数：

1.试验水温：80.0±5.0 ℃；

2.喷水压力：8.00MPa～10.00MPa（可调）；

3.喷水流量：14.00L/min～16.00L/min (随压力变化而改变)；

4.喷嘴个数：4个（0°，30°，60°，90°）；

5.喷头规格：依标准图形定做，满足标准；

6.喷水距离：100～150mm可调；

7.喷嘴喷射时间：0～99.9秒（可设定）；

8.喷嘴自动按顺序时间切换工作或单个喷嘴工作；

9.试验周期：1～99999次；

10.试验台尺寸：φ400mm；

11.试样台转速：1.0～20.0RPM，无级调速；

12.试样台承重：≤50kg；

13.水箱容积：50L；

14.试验产品通电工作：提供试验品接口，3芯线供电，最大15A 。
