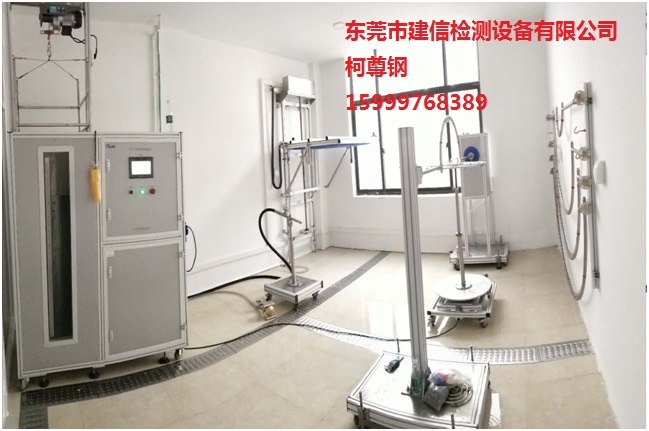

一、设备概述：

 IPX1～X8防水等级试验机根据最新标准GB4208、IEC60529、GB7000.1、IEC60598-1、GB8898、IEC 60065、DIN40050-9、ISO20653制作。

二、设备特点及先进性描述：

三、成套设备组成、功能参数及主要配置：

一）：IPX1～X2

1.1．功能参数：

1.1.1)适用于进行产品的IPX1、IPX2测试；

1.1.2)滴水面积：1200mmX1200mm；

1.1.3)滴水孔孔距：20mm；

1.1.4)滴水孔径：φ0.4mm；

1.1.5)降雨量：1～1.5mm/min（IPX1）、3～3.5mm/min（IPX2）或用户自行设定参数(采用数字控制降雨量技术)；

1.1.6)滴水响应时间：≤5s；

1.1.7)滴水高度：200mm（手动控制和自动控制）；

1.1.8)试验时间：0～999Min（标准试验时间已内置，也可自行设定）；

1.1.9)IPX1测试时，可倾斜旋转样品台旋转时为正反转，防止样品供电电线被缠绕；IPX2测试时,样品台自动转换角度，使样品四个面在倾斜15⁰的情况下各淋雨150S（自动控制）；

1.1.10)水箱升降：采用梯形丝杆(T32X6)、梯形螺母装置驱动升降，有防坠落等安全功能；当水箱下方有物体顶柱水箱时,螺母会自动脱离水箱,有防止损坏水箱及被顶物体的安全功能；

1.1.11)升降电机：三齿轮减速电机；

1.1.12)机架材料：工业铝型材；

1.1.13)水箱型式：全封闭水箱（L1580mm*W1580mm），SUS304材质；

1.1.14)机器安装方式：墙面安装式；

1.1.15)电源：AC380V 50Hz 750W；

二）：IPX3～X4K

2.1．功能参数：

2.1.1)适用于进行产品的IPX3/X4/X4K测试。

2.1.2)IPX3/X4摆管：R200mm、R400mm、R600mm、R800mm、R1000mm.

2.1.3)IPX3/X4喷水孔径：φ0.4mm.

2.1.4)IPX4K喷水孔径：φ0.8mm.

2.1.5)IPX3/X4喷水量：每孔0.07L/min或0.1L/min.

2.1.6)IPX4K喷水量：每孔0.6L/min .

2.1.7)试验时间：10min（标准选择）、用户也可自行设定时间.

2.1.8)摆管摆动速度：IPX3试验时每摆动一次（2X120⁰）时间为4S；IPX4/IPX4K试验时每摆动一次（2X180⁰）时间为12S；自定义试验速度.

2.1.9)摆管材料：SUS304不锈钢（外径25mm、壁厚2mm）.

2.1.10)驱动方式：伺服电机，采用伺服电机具有噪声小、摆动速度稳定、可防摆管抖动、摆动角度精确）.

2.1.11)机型结构：落地式安装.

2.1.12)机体材料：工业铝型材.

2.1.13)外形尺寸（LXDXH）：3200X2200X2500mm.

2.1.14)电源：AC220V 50Hz 750W.

三）：大件样品IPX3～X4

3.1.功能参数：

3.1.1)适用于进行大件产品的IPX3/IPX4淋雨测试；

3.1.2)孔径：Φ0.5mm。

3.1.3)孔数：121个。

3.1.4)喷水孔的分布：中间孔1、内两圈24个孔夹角30°、外四圈96个孔夹角15°。

3.1.5)喷头球面直径：SR75.5mm。

3.1.6)活动挡水板、平衡锤：采用不锈钢制作；

3.1.7)活动挡水板：IPX3试验时挡水板档水30º，IPX4试验时挡水板不档水，档水时有限位卡，采用人工控制；

3.1.8)试验时间：1min/M²，最少5min，用户从控制系统设定时间。

3.1.9)试验水压力：50～150kPa、或用户从控制系统设定压力。

四)：IPX5～X6K

4.1.功能参数：

4.1.1)适用于进行产品的IPX5/X6/X6K测试；

4.1.2)孔径：φ6.3mm（IPX5、IPX6K）, φ12.5mm（IPX6）；

4.1.3)不锈钢材质；

4.1.4)水流量：12.5±0.625L/min(IPX5), 100±5L/min(IPX6) ,75±3.75L/min(IPX6K) ；

4.1.5)进水管管径：1＂；

4.1.6)试验水压：0～1.6MPa；

4.1.7)试验时间：约1min/m²，最少3分钟、或用户从控制系统设定时间；

4.1.8)喷嘴距样品外壳距离：2.5m～3m(由试验人员控制) ；

4.1.9)配支架可以手动上下、左右和旋转；

五)：IPX7浸水箱

5.1.功能参数：

5.1.1)适用于进行产品的IPX7测试；

5.1.2)浸水箱内尺寸：1000X1000X1500mm；

5.1.3)304不锈钢材质；

5.1.4)吊篮内尺寸：710X830X400mm；

5.1.5)吊篮配重：100kg；

5.1.6)进水管管径：1/2＂；

5.1.7)配有304不锈钢梯级：宽1000X高1200mm；

5.1.8)试验时间：1～9999小时；

5.1.9)观察窗：有机玻璃视窗；

5.1.10)浸水深度指示：0～1250mm；

5.1.11)视窗尺寸：W200mmXH1250mm；

5.1.12)液位控制：溢流管。

5.1.13)电源：AC48V 50Hz 300W；

六）：IPX8

6.1.功能参数：

6.1.1)加压容器：不锈钢罐，直径0.6米，高度1.2米；

6.1.2)压力调节范围：0.010～0.500MPa；

6.1.3)加压系统：不锈钢水泵+变频器；

6.1.4)压力传感器精度0.2级，量程1.000MPa；

6.1.5)试验时间：1～9999min ；

6.1.6)最大极限压力：0.6MPa；

6.1.7)压力保护：机械压力开关保护；

6.1.8)配有铝型材梯级；

七）：可倾斜旋转样品台

7.1.功能参数：

7.1.1)旋转台上台面直径：Φ200mm/Φ600mm；

7.1.2)旋转台下台面直径：Φ1000mm；

7.1.3)角度调节：0°、15°；

7.1.4)旋转台高度：600mm～1300mm（伸缩管可调节高度）；

7.1.5)旋转台转速：1.0～5.0RPM（可调）；

7.1.6)转台承重：200KG；

7.1.7)试验时转动角度：90⁰、360⁰正反转、连续转动；

7.1.8)旋转台上台面型式：304不锈钢激光切割网状结构，有利于喷水时喷到样品底部（IPX4试验时）；

7.1.9)旋转台下台面型式：铝板结构，有利于承重；

7.1.10)底架带万向轮，利于方便移动；

7.1.11)机架材料：铝型材；

7.1.12)旋转驱动：AC48V步进电机+减速机，低电压供电，安全可靠，速度准确、稳定；

7.1.13)正反转控制、转动动作由控制柜控制，正反转可防止样品供电电源线缠绕；

7.1.14)外形尺寸：L1000mm*1000mm*1300mm；

7.1.15)电源：AC48V 50Hz 300W；

八）：智能供水、控制系统

8.1.功能参数：

8.1.1)适应于IPX1～6K及IPX8防水试验时供水，及整个防水设备的自动控制；

8.1.2)供水方式：IPX1～X6K恒流供水、IPX8恒压供水；

8.1.3)供水控制过程：用户在触摸屏上设定流量值后，电子流量计实时监测当前值、通过数据转换读入PLC内、再通过变频器调整水泵转速，从而达到控制流量输出；

8.1.4)供水系统分两路：

8.1.4.1)大流量供水系统：

8.1.4.2)应用于X5/X6/X6K强喷水试验、IPX3/4/X4K花洒淋水；

8.1.4.3)流量范围：10～100L/min；

8.1.4.4)流量精度：±5%；

8.1.4.5)流量计：DN-15型蜗轮流量计；

8.1.4.6)压力范围：0～1MPa；

8.1.5)小流量供水系统：

8.1.5.1)应用于IPX1～IPX4防水试验；

8.1.5.2)流量范围：0.63～4.2L/min；

8.1.5.3)流量精度：±5%；

8.1.5.4)流量计：DN-4型蜗轮流量计；

8.1.5.5)压力范围：0～0.3MPa；

8.1.6)水箱：

8.1.6.1)有效容积：500L；

8.1.6.2)箱体内尺寸W660mmXD600mmXH1500mm。

8.1.6.3)观察窗：有机玻璃视窗；

8.1.6.4)视窗尺寸：W200mmXH1250mm；

8.1.6.5)液位控制：电子水位开关+溢流管。

8.1.7控制柜：

8.1.7.1)流量检测：电子流量计流量信号反馈。

8.1.7.2)压力检测：电子压力传感器信号反馈。

8.1.7.3)流量设定：控制柜屏幕设定。

8.1.7.4)压力设定：控制柜屏幕设定。

8.1.7.5)控制器：台达PLC。

8.1.7.6)人机界面：7寸，彩色触摸屏。

8.1.7.7)控制功能：恒流供水、恒压供水、垂直滴雨动作控制、摆管淋雨动作控制、可倾斜旋转台动作控制、试验时间控制。

8.1.7.6)保护功能：漏电保护、过载保护、短路保护。

8.1.7.7)供水管道：设备供水采用PVC胶管根据现场布置分配到各设备处，由每台设备处电磁水阀分别控制。

8.1.7.8)供水管道安装排水阀，试验完成后自动排除水管内积水。

8.1.7.9)过滤器：不锈钢外壳、精细滤芯。

8.1.7.10)机体材料：工业合金铝型材。

九）：无线操作
