电池检测设备

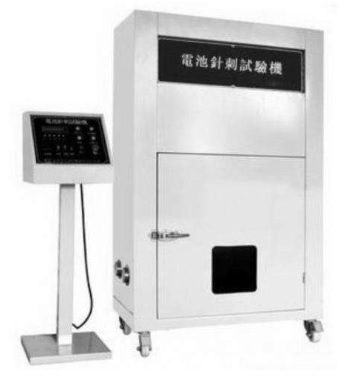

JX4013 电池针刺试验机

试验说明:

  (1)电池针刺实验机主要用于模拟电池受到外界尖锐金属物刺穿以后,内部遭到破坏以后,电池所表现出性能变               化及安全性能的可靠性。
  (2)将接有热电偶的被测样品电池(热电偶的触点固定在电池大表面上)置于通风橱中,用直径2-8mm的无蚀锈钢           针或钨针以10mm/s-40mm/s的速度刺穿电池最大表面的中心位置,并保持任意时间。
  (3)试验应在20℃±5℃的环境温度下进行,通过针刺试验检验电池的安全性能,进行试验后电
  (4)被测样品应不起火,不爆炸,为合格,反之则为不合格。
  (5)该试验机可远程遥控和手动控制,使得操作更加方便和安全。
依据标准:
 QC/T743-2006《电动汽车用锂离子电池标准》
 MT/T 1051-2007《矿灯用锂离子蓄电池——针刺试验》
 UL2054:2008,
 GB/T18332-2009.
规格参数:
1、ф2mm—ф8mm的耐高温钢针。
2、针尖距离下部距离:放电池的平面250MM
3、可夹距离:150MM
4、以10—40mm/s的速度,从垂直于蓄电池极板的方向贯穿(钢针停留在蓄电池中)
5、贯穿力:150~200KG
6、力量显示:压力传感LED 显示
7、行程:100mm
8、驱动方式:气缸驱动
9、做成箱式设备装置防爆、防火、抗腐蚀、易清理。
10、防爆箱尺寸(W×H×D):450×750×550mm
11、防爆箱材质:镀锌板烤漆处理
12、机台尺寸:1640×570×730mm
13、控制箱尺寸:270×260×300mm
14、重量: 约95KG
15、电源要求: 1ф220V , 50HZ
QC/T 743-2006 电动汽车用金属氢化物镍蓄电池
一、单体蓄电池试验:
要求:1.按厂家提供的专用规程进行充电。若厂家未提供充电器,在20℃±5℃条件下,蓄电池以1I(A)电流放电,至终止电压达到3.0V(或企业技术条件规定的放电终止电压)时停止放电,静置1h,然后在20℃±5℃条件下以1I(A)恒流充电,至蓄电池电压达4.2V(或企业技术条件规定的放电终止电压)时转恒压充电,至充电电流降至0.1I时停止充电。
充电后静置1h
 2.用直径φ3mm~φ8mm的耐高温钢针、以10mm/s~40mm/s的速度,从垂直于蓄电池极板的方向贯穿(钢针停留在蓄电池中)
结果:应不起火、不爆炸。
二、蓄电池模块试验:
要求:1.按厂家提供的专用规程进行充电。若厂家未提供充电器,在20℃±5℃条件下,蓄电池以1I(A)电流放电,至蓄电池模块电压达到n X 3.0V 时或单体蓄电池电压低于2.5V时停止放电,然后在20℃±5℃条件下以1I(A)恒流充电,至蓄电池模块电压达n X 4.2V时转恒压充电,至充电电流降至0.1I时停止充电,若充电过程中有单体蓄电池电压达到4.3V时则停止充电。充电后静置1h
     2.用直径φ3mm~φ8mm的耐高温钢针、以10mm/s~40mm/s的速度,从垂直于蓄电池模块极板的方向贯穿至少三个蓄电池单体(钢针停留在蓄电池中)
结果:应不起火、不爆炸
