IP防尘检测设备

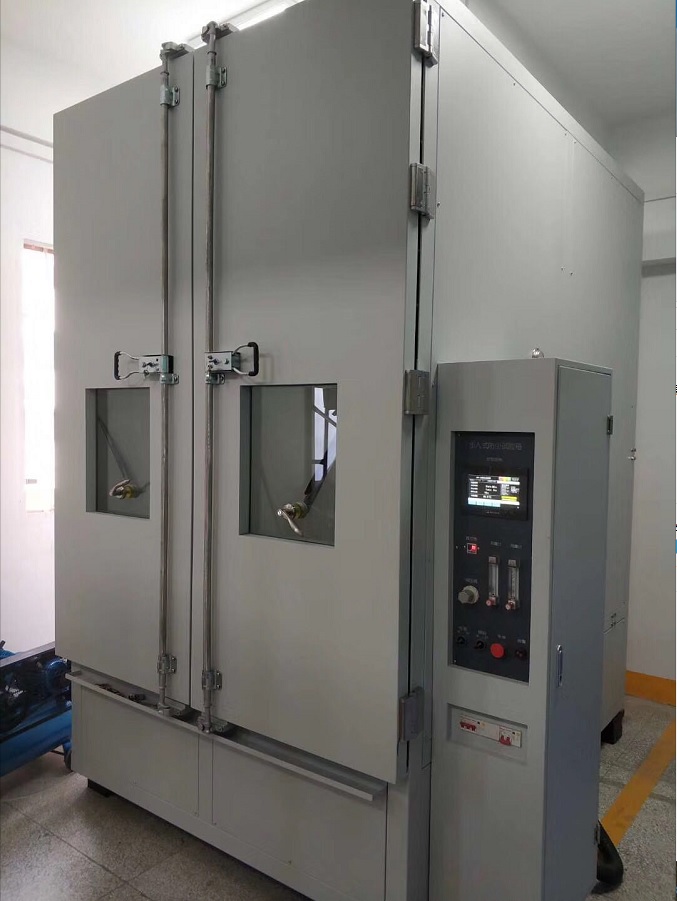

JX1110 步入式砂尘箱

   步入式砂尘箱产品介绍

步入式砂尘箱由东莞市建信检测设备有限公司专业生产销售步入式砂尘箱,步入式砂尘箱适用于进行产品的防尘测试。

产品特点

一、试验设备应满足的标准:

ISO16750-1-2006道路车辆电气及电子设备的环境条件和试验(一般规定)

DIN40050-9 外壳防护等级IP代码

ISO20653道路车辆-防护等级(IP代码)-电气设备对外来物,水和接触的防护

GBT 30038-2013 道路车辆 电气电子设备防护等级(IP代码)

IEC60529电器外壳保护分类等级(IP)码

GB2423.37-2006《砂尘试验方法》

GMW 3172(2007)车辆环境、可靠性和性能一般要求

VW80106-2008 汽车上电气和电子部件一般试验条件

QC/T 417.1(2001)车用电线束插接器第1部分

GB4208-2017外壳防护等级

二、概述:

步入式砂尘试验箱适用于户外机柜设备、汽车电子、动力电池等大型重载产品的耐尘测试的IP5X和IP6X试验设备。

步入式砂尘验箱主要采用人工模拟粉尘环境,来检验样品防尘能力,该设备能提供非层流状的载尘垂直循环气流,粉尘可以在试验箱内循环使用;设备门上配有观察窗,并带用擦尘雨刮,可方便观察室内情况;设备室内内附有防尘插座,能对测试样品供电,以便进行通断电测试;设备配用轨道与轨道车,适用于大型重载产品的防尘测试。

三、功能参数:

1.试验用尘:能通过筛孔为75μm、金属丝直径为50μm方筛孔的干燥滑石粉;

2.试验室内尺寸:不小于W2500mmXD2000mmXH2000mm可定制;

3.开门尺寸:2400×2000(W×H)(mm)双开门,带防自锁装置(门开在2.4m方向);

4.粉尘浓度:3-5kg/m3;

5.气流速度:<2m/s;

6.振动泵采用气动振动泵,频率可通过调节气流无级可调,强力循环风机循环室内空气带动粉尘悬浮,风机风速通过变频器无级可调;

7.负压生成:由真空发生器产生真空负压;压力降 2kPa或5kPa(可设置抽真空流量、样品体积倍数、保持抽真空过程中压力不超过2kPa标准);

8.真空压力范围:0--10kPa(可调);

9.负压系统配置:真空发生器、流量计、真空表、过滤器;

10.负压流量控制:60~600L/H瞬时流量、累计流量可设;

11.试验箱内温度:RT~60℃(粉尘管路系统分别有加热装置);

12.温度偏差:±2℃;

13.内壁除尘方式:振动除尘;

14.扬尘方式:振动泵采用气动振动泵,频率可通过调节气流无级可调,强力循环风机循环室内空气带动粉尘悬浮,风机风速通过变频器无级可调,风机循环室内空气带动粉尘悬浮;

15.带玻璃窗密封门,配备除尘刷可便于观察室内状况;

16.样品装载方式:重载小车装载,沿轨道移动;

17.轨道型式:双工字钢轨道;

18.样品最大重量: 500Kg;

19.室内采用防尘灯具照明,照明灯安装于室内顶板上;

20.室内装有多个过滤式气压平衡窗,保持室内大气压处于正常装态;

21.304不锈钢全密封式内壁、外壁钢板喷漆;

22.配置样品试验电源(内装防尘插座)、样品电源通断由本机控制;

23.控制方式:

u 控制硬件:PLC+触摸屏控制;

u 可设定参数:试验时间、吹尘时间、内壁除尘振动时间、负压控制时间、样品通电时间;

u 试验时间:0-9999Min99S(可设定);

u 吹尘开启:0-9999Min99S(可设定);

u 吹尘停止:0-9999Min99S(可设定);

u 内壁除尘振动开启:0-9999Min99S(可设定);

u 内壁除尘振动停止:0-9999Min99S(可设定);

u 负压开启:0-9999Min99S(可设定);

u 负压停止:0-9999Min99S(可设定);

u 样品通电:0-9999Min99S(可设定);

u 样品断电:0-9999Min99S(可设定);

24.外形尺寸(WxDxH):4500mmXD2500mmX3500mm;

25.设备电源:AC380/50Hz/16KVA,三相五线制电源;

26.安全保护:过载保护、漏电保护、短路保护、防开门操作保护。
