项    目

说     明

测

试

模

式

90°模式

摇摆角度

±45°、零位外处于水平位置

摇摆角度

速度：60次/分，每摇摆一次计一次。

180°模式

摇摆角度

±90°、零位外处于水平位置

摇摆角度

速度：60次/分，每摇摆一次计一次。

单边摆180°模式

摇摆角度

180°、从零位开始旋转到设定角度后再反转到初始位置。

摇摆角度

速度：40次/分，每摇摆一个来回为一个循环，一个循环计数一次。

单边摆540°模式

摇摆角度

540°、从零位开始旋转到设定角度后再反转到初始位置。

摇摆角度

速度：20次/分，每摇摆一个来回为一个循环，一个循环计数一次。

自定义模式

摇摆角度

0-18000°、从零位开始旋转到设定角度后再反转到初始位置。

摇摆角度

试验速度0-30圈/分（可设定）、默认速度：20次/分，每个正反转为一个循环，一个循环计数一次。

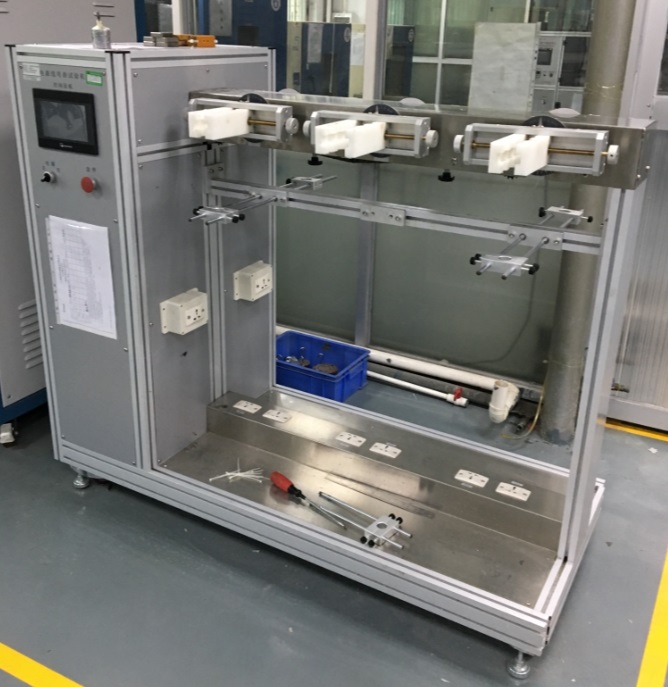

设

备

结

构

夹具装置

夹具

安装于摇摆架上，夹具中心与摇摆架中心重合、其组6。

导线防摆架

位于摇摆架下的导线防摆架、高度可调、共6组防摆夹块。

驱动装置

驱动电机

750W松下伺服电机

减速器

Wp60型蜗轮减速器

摇摆架

成型铝摇摆架、可方便安装各更换夹具

机

架

机架材质

工业成型铝机架

封板材料

铝板表面氧化处理

砝

码

砝码规格

5N(10个)、10N（6个）

表面处理

表面镀铬处理

控

制

系

统

控制特点

测试过程中实现不同的测试模式操作人员在人机界面中设定参数即可，不必调节机器设备，设备可进行美标、欧标、国标等多种标准试验。

控

制

功

能

负载检测

通电测试、断电测试、通电测试周期后转断电测试周期、断电测试周期后转通电测试周期等四种方式可供选择

测试模式选择

具45°（±22.5°）、90°（±45°）、180°（±90°）、单边180°、单边540°等标准测试模式及自定义测试测试模式等多种电源线弯曲选择

测试速度设定

在自定义模式，可自设速度

试验次数

可设定试验次数、显示当前试验次数，试验完成后自动停机

故障报警

试验过程中发生故障设备自动停机，通过人机界面可查询故障原因

防冲击及自动归零

在测试过程中发生故障或按下停止开关，设备摇摆架无冲击停机并自动回归零位

归零功能

测试前按下复位开关，设备摇摆架自动归零

控

制

元

件

触摸屏

威纶7寸彩色触摸屏

控制器

三菱FX3SA-20MT可编程控制器

通讯接口

带通讯接口可以连接PLC

伺服电机

松下A5伺服电机

电流检测

6路0.1-20A专用电流检测器

本机电源

AC220V/50Hz/1KW

样品电源

设备具六组样检测电源万用插座、样品电源线16A 6工位单独电源插头
