GB4706.1检测设备

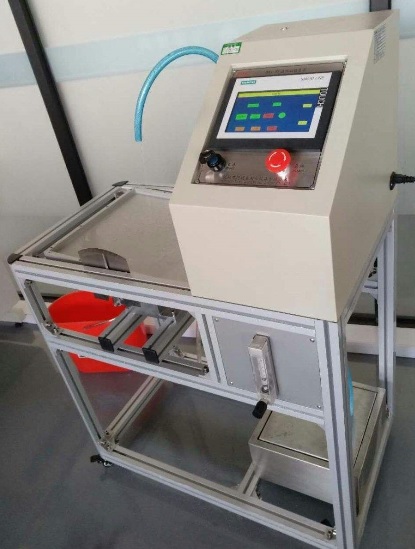

JX3102 溢水试验装置

设备概述:

  该设备符合GB4706.1-2005标准15.2条款要求和GB4706.19、GB4706.30试验要求,能够在1min内将试验用1%氯化钠溶液(容器容量的15%,或是0.25L同浓度溶液,两者中取量多者)均匀倒入被试器具的容器中,用于液体加热器进行耐潮湿测试时,检验产品的结构在正常使用操作时会出现不小心将水溅到容器外,或容器中的水加得太满,通电工作时,水将沸腾溢出等现象,是否能保证溢出的水不影响它们的电气绝缘性能。

工作原理:

1. 试验前的准备工作:除带有专门制备的软线器具外的X型连接的器具,应按GB4706。1-2005中表13规定的最小横截面积允许的最轻型软线进行装配电源线;如果带有输入插座,则可将相配用的连接器插装到位,或不插装连接器进行试验,二者中取最不利的情况。

2. 将器具按正常使用位置放置在设备托盘上,先将容器用约含1%的NaCI盐水充满,然后再用等于容器额定容量的15%或者0.25L同浓度的盐水(二者取较多者)用至少1分钟的时间均匀缓慢地再灌入容器中,并注意尽量将溢出的盐水引向器具的带电部件,如器具的开关盒、部件连接器等部位。

a)  在有怀疑的情况下,可将器具放置在偏离正常位置不超过5度的位置上进行此项试验。

b)  对于能通过壶嘴进行充水的电水壶等容器,需进行下列补充试验,先将电水壶放置在与水平面呈20度倾角的斜面上,保持壶嘴在最高处,这时如果从壶嘴处就能清晰看到器具最高加水警戒标识线时,则先用约1%的NaCI的盐水充到此最高水位线上,然后充盐水到恰恰要从电水壶中溢出,这时再用等于电水壶额定容量15%的盐水灌入电水壶中进行溢水试验。

3.合格判定:进行完上述溢水处理后,立即对器具的绝缘性能进行电气强度试验,按本标第16.3规定的电气强度试验,试验时不应出现闪络或击穿现象。然后对器具的绝缘件进行视检,其绝缘部件上均没有能导致爬电距离和电气间隙至小于规定限值的水迹,尤其注意检查器具的开关盒、温控器、热熔断体、接线端子、发热元件等部位有无水。

技术参数:

1. 倾斜角度:0-20度(可调);

2. 流量控制范围:50ml-3000ml;

3. 注水速度:0-3000ml/min(可调);

4. 注水方式:步进电机驱动,不锈钢气缸注水;

5. PLC控制器控制、触摸屏进行操作;

6. 设备电源:AC220V/50HZ/500W;
