JX-LP3电源负载柜
●产品概述
该负载柜是根据GB4943-2001、GB2099、GB16915.1、GB7000.1-2003、IEC60884、IEC61058、IEC60669.1等标准相关要求设计制造，适用于家用和类似用途固定式电气装置的开关进行通断能力和正常操作寿命测试，也适用于家用和类似用途插头插座的分断容量和正常操作寿命测试。

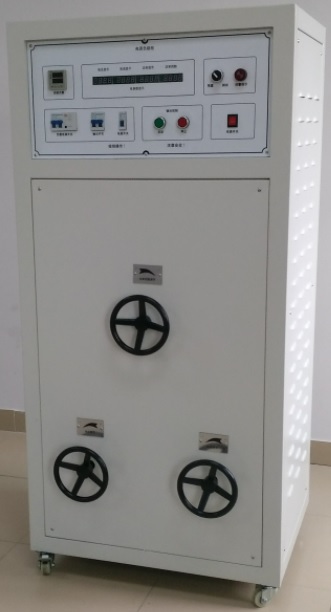

负载柜采用蓝色框架、浅灰色封板。正面上方为喷砂的操作控制面板，面板上有控制电源开关、产品通电电流、电压及功率、功率因数显示仪表、负载电源开关、各状态指示灯、启动及停止按钮、电容量转换开关、负载种类转换开关及报警器等；下方对应为每路的电压输出调节旋钮、电流调节旋钮和电感调节旋钮。负载柜内有三路独立负载，每路具有阻性、感性及容性(荧光灯式)负载三合一功能，可通过转换开关来切换。负载柜内部采用采用强风对流冷却。负载柜后下方有接线柱，可通过导线与开关插头插座寿命试验机联接，在检测过程中输出电流电压及功率。
●主要技术参数及使用环境
|
序号 |
项目 |
参数 |
备注 |
|
1 |
负载电源Load Power |
三相四线AC380/50Hz（单相AC220V,共三组） |
|
|
2 |
工位 |
三工位（可定制） |
|
|
3 |
数显电压表 |
0～300V、精度±0.5% |
|
|
4 |
数显电流表 |
0～30A、精度±0.5% |
|
|
5 |
数显功率表 |
0～9KW、精度±0.5% |
|
|
6 |
数显功率因素表 |
0.3～0.999、精度±0.5% |
|
|
7 |
负载方式 |
阻性、感性、容性三合一，可切换 |
|
|
8 |
容性负载 |
70uf、140uf、7.3uf可选 |
|
|
9 |
负载输出 |
每次负载输出及隔次负载输出可选 |
|
|
10 |
计数器 |
0～999999次，可预置 |
|
|
11 |
负载电源容量 |
3*10KVA |
|
|
12 |
输出电流上限 |
30A，当超过32A自动切断 |
|
|
13 |
输出电压上限 |
300V，当超过305V自动切断负载 |
|
|
14 |
大气压力，温度，湿度 |
80～106kpa 5～40°C （20～90）%RH |
|
|
15 |
使用场所 |
无剧烈摇动、振动，无电磁干扰、无尘埃、无爆炸性及腐蚀性气体、 |
|
|
16 |
外形尺寸及重量 |
L*W*H=1200*760*1830mm,800kg |
|
