设备概述：

交流电风扇在根据GB13380-2018《交流电风扇与调速器》的要求测得电风扇的风速值，并根据国家标准要求计算风量；普通的风量测试装置靠人手操作，操作人员进入测试室，破坏了风场，试验数据精度低，并且效率低下；本测试系主要采用电脑控制，步进马达驱动，操作人员处于测试室外，人员不会对风场产生影响，设备测试工作全自动完成，并将试验数据记录、保存、自动生成风量报表与能效等级评定，具有数据准确、重复性好、效益高、数据贮存方便等特点。

性能参数：

1、 试验外屏

  1）内尺寸：L6500mmXW6500mmXH4200mm;

  2）开门尺寸：W1500mmXH2000，门向内开启;

2、 试验内屏：

  1）内尺寸：L4500mmXW4500mmXH3000mm;

  2）底部距地面高度：450mm;

  3）顶孔直径范围：φ1000mm-φ2000mm;

  4）顶孔调节方式：电动无组调节;

3、 试样安装架：

  1）高度调节范围：0-600mm(以试验屏顶孔平面为基准);

  2）调节方式：电动调节;

  3）试验安装板规格：L1200mmX1200mm;

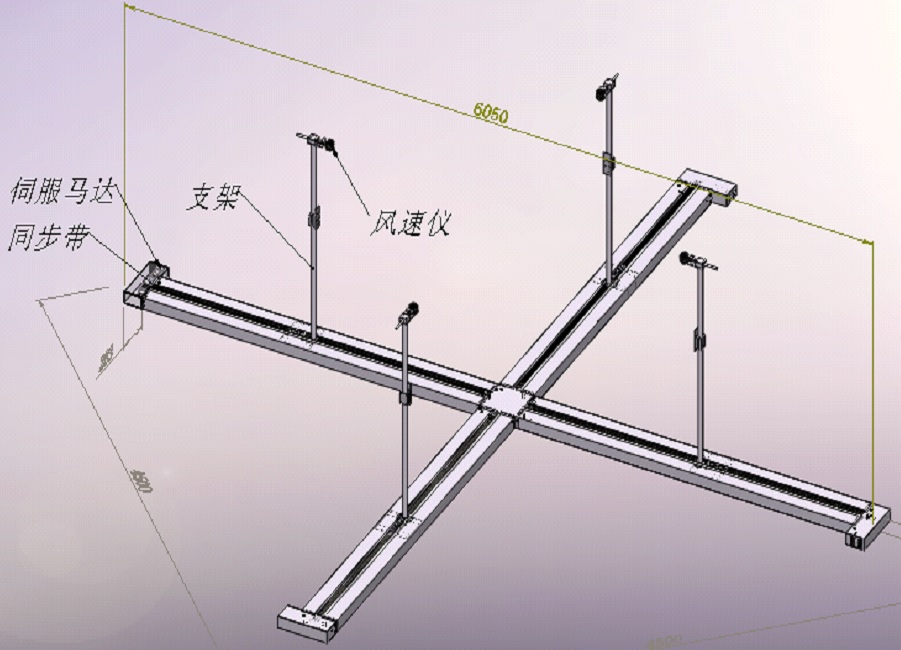

4、风量测量机构：

  1）风速计座与样品垂直距离：1500mm±100mm;

  2）风速计滑台移动距离：20-2800mm(电动调节);

  3）驱动方式：步进电机+导向轴;

  4）定位精度：±1mm;

6、风速计：

  1）数量：4套;

  2）叶轮直径：≤100mm;

  3）测量范围：0~1200mm/min(20/s);

  4）测量精度：0.1m/s±1.5%测量值;

  5）风速灵敏度：优于0.15m/s;

7、控制方式：电脑控制;

8、采集数据：功率值、风速值;

9、数据处理：自动计算平均风速、风量、能效值、评定能效等级;

10、数据贮存、备查功能;

11、控制软件：运行于windows操作系统，可设定数据采集点位置、风速数据采集、功率数据采集、平均风速计算、风量计算、能效值计算、能效等级评定等功能，可以自动生成、打印     测试报告，贮存当前试验数据，查询历史数据。

12、配有日本横河WT310数字功率计：可测电压、电流、功率：精度0.1%。

13、室内环境：

       温度：20℃±5℃。

       湿度：40%~80%。

       电压波动：±1%。

       电源频率波动值：±1%。
