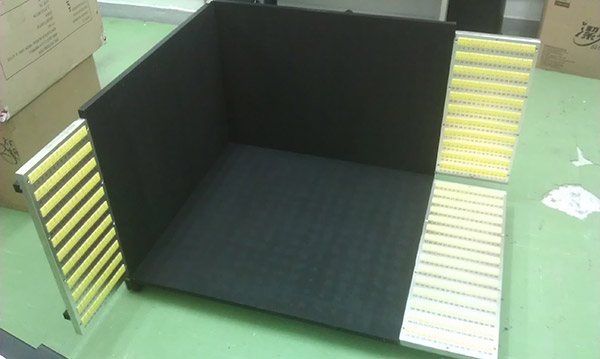

JX-WS1000 温升测试角

●产品概述

根据GB4706.1-2005(IEC60335-1:2004)第11章“发热”的测试要求设计制造,主要用于为各种电工、电器产品的温升测试提供符合标准要求的环境条件进行温升测试.可按实际被测试样品定做不同分布规格、测温点数量及外形尺寸的测试角。

●技术参数

 1、尺寸:600X600X1000mm、800X800X1000mm、1000x1000x1200mm(或定制)

 2、热电偶:直径小于0.3mm的美国原装OMEGA热电偶K型

 3、热电偶布置:全部引出在一个或三个接线面板上(带热电偶连接插头及插座)

4、测温铜片:直径15mm,厚度1mm黄铜片,圆铜片的前表面与胶合板的表面平齐

 5、测温点数:每个面20点、32点、48点、64点(或定制)

6、测温点布置:100×100mm或76×76mm或50×50mm正方形分布

 7、胶合板:厚度约20mm胶合板,正面涂无光黑漆,背面贴灰色胶片板

 8、活动顶板部分:安装挂钩,承重15kg

9、结构:1块底板,2块侧板,1块顶板,底部用木枋做脚,顶板可取下来

10、温度记录仪需另配
