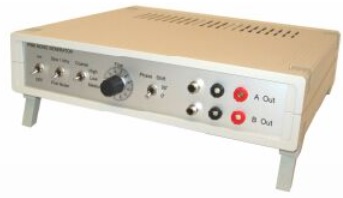

仪器说明

     噪声信号发生器/测量滤波器是按照国家标准《音频、视频及类似电子设备 安全要求》GB8898-2001的要求，为方便对音频功率放大器类设备的测量增加了1kHz正弦波信号，该仪器由白噪声信号发生器、粉噪声信号发生器、符合国标GB8898-2001要求的带通滤波器、低通滤波器、高通滤波器、A计权滤波器和1kHz正弦波信号发生器等组成。本仪器可满足国标GB8898-2001中对音频功率放大器等设备的检测需要。本仪器除了可作为噪声信号发生器使用以外，为满足其它测试需要增加了A计权滤波器和高、低通滤波器，这些滤波器均可以单独使用，也可以与噪声信号配合使用。

主要技术指标

1 白噪声    频响：(20Hz～20kHz)±1.0dB，输出幅度0～1V；

2 粉噪声         频响：(20Hz～20kHz)±1.5dB，输出幅度0～1V；

31kHz正弦波信号发生器：频率1kHz±1%，频率稳定度1x10-3，失真度≤0.5%，输出幅度0～5V；

4带通滤波器：符合GB8898国标要求；

5高通滤波器：22.4Hz(+0.5dB,-6dB)，带外衰减优于12dB/OCT，带内波动±0.5dB；

6低通滤波器：22.4kHz(+0.5dB,-6dB)，带外衰减优于18dB/OCT，带内波动±0.5dB；

7由高通、低通滤波器组合成的带通滤波器特性符合IEC60268-1要求；

8A计权滤波器：符合IEC-60651标准要求；

9直通：(20Hz～100kHz)±0.5dB；

10输入阻抗：≥50kΩ；

11各滤波器通带与直通挡的增益差：优于±0.5dB；

12滤波器最大输入电压：≤3Vrms；

13电源电压：AC220V±5%，50Hz±2Hz。
